加氢站设备
北京伯肯节能科技股份有限公司
加氢站是为氢能汽车、氢气内燃机汽车或氢气天然气混合燃料汽车等的储氢瓶充装氢燃料的专门场所,可采用氢气长管拖车运输、管道输送或自备制氢系统等方式供氢,且加氢站可与天然气加气站或加油站联合建站。伯肯集团于2017年完成了燃料电池商用车及乘用车35MPa氢压缩机系统试制,于2019年开发70MPa氢压缩机系统。
✓100%高纯气体压缩
✓低能耗、低噪声、低振动
✓大尺寸散热设计,温升低,压缩比大
✓高可靠性,故障率低,维护量少
✓允许较大波动的入口压力
✓膜片寿命长

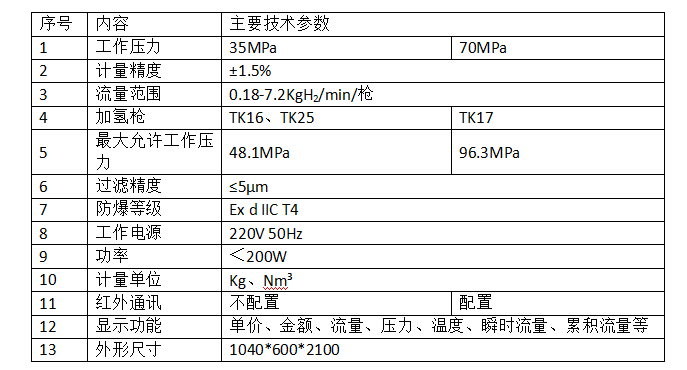

主要功能特点:
✓电脑控制部分釆用高性能的工控微处理芯片
✓内置压力、温度传感器以实现温度补偿,使加氢机精确计量
✓加氢结算预留移动支付接口可以增加釆用多种网络支付方式,方便管理
✓配拉断阀,防加注过程中意外拉脱
✓自动加注程序进行保护,加注到设定压力时自动停止加注,起到本质安全
✓设备加注全程自动控制,一键式操作
✓具备氢泄漏检测、报警和停机功能
EPC承包模式建设流程图

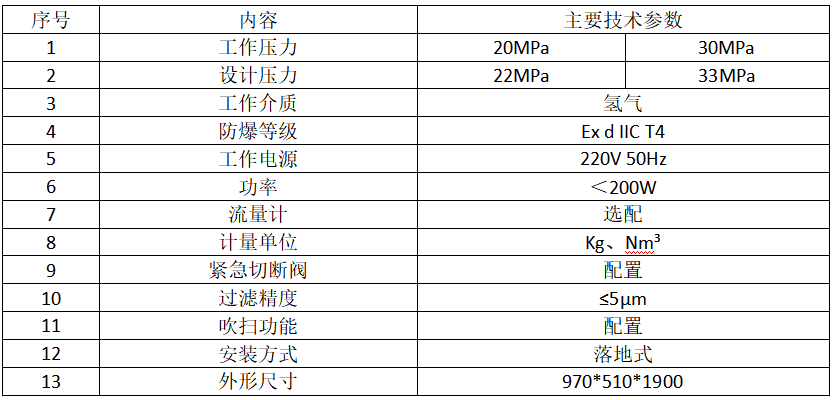

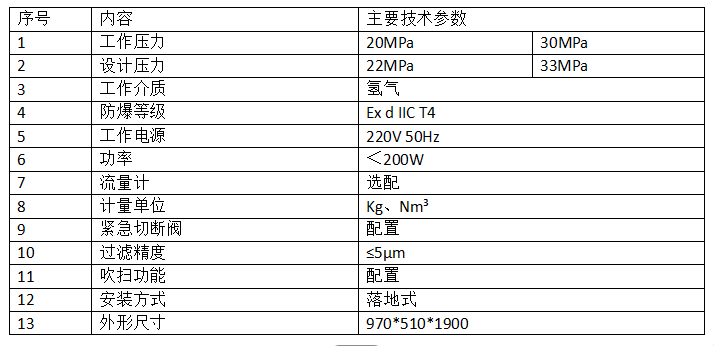

✓ 流量计带有温度传感器进行补偿。
✓ 卸气过程自动控制,自动显示卸气量、卸气金额及单价(带背光)。
✓ 卸气计价显示:“卸气量:Nm³”、“单价:元/Nm³”、“金额:元”,并带有压力表显示压力;可以查询总累计量。
✓ 监控功能:监测卸气过程的温度、压力和流量;具有自动检测故障功能,能自动显示故障代码;内置时钟系统,计时准确可靠。
✓ 具有断电数据保护,数据延时显示功能。
✓ 压力保护功能,超压自动切断。
✓ 具有手动紧急切断阀。
✓ 具有IC卡及与计算机连接功能(管理用)。

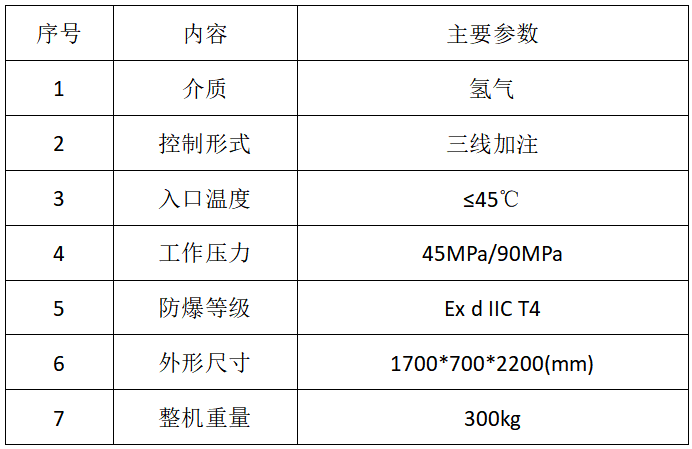

顺序控制盘连接压缩机、储氢瓶组和加氢机设备,釆用优先顺序充装及取气模式。经压缩机压缩后获得的高压氢气,经顺序控制盘顺序控制后,充装至45MPa/90MPa储氢瓶组内。储氢瓶组内的高压氢气,经顺序控制盘顺序控制后,经加氢机给燃料电池车辆加注。
应用于35MPa和70MPa加氢站。
